Kabelwagen: Unsichtbare Helfer für sichere Energie- und Datenübertragung
Wer schon einmal eine Kranbahn, eine Portalanlage oder eine automatisierte Fertigungslinie beobachtet hat, dem ist ein kleines, aber entscheidendes Bauteil vermutlich nie richtig aufgefallen: der Kabelwagen. Und genau das ist sein größtes Kompliment. Ein guter Kabelwagen läuft leise, zuverlässig und über Jahre hinweg unauffällig seinen Dienst, während er dafür sorgt, dass Strom-, Steuer- und Datenleitungen sicher zu beweglichen Verbrauchern geführt werden, ohne zu knicken, zu scheuern oder unter Spannung zu reißen.
Was ist ein Kabelwagen überhaupt?

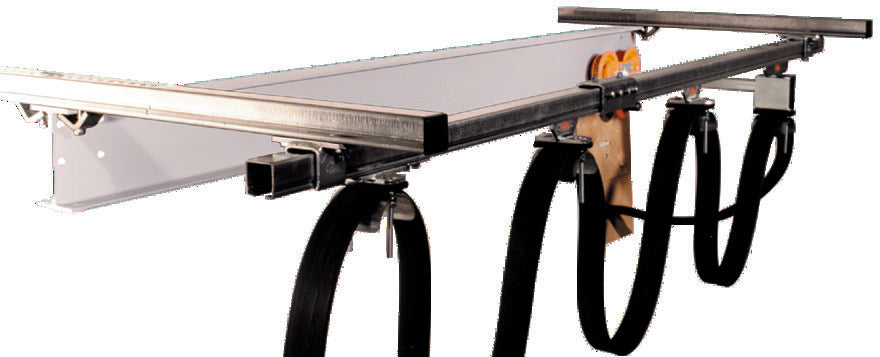

Ein Kabelwagen ist eine kleine Laufeinheit mit Rollen oder Rädern, die entlang einer Schiene, eines Profils oder eines Stahlseils geführt wird und dabei Kabel trägt und führt. Er verbindet einen festen Anschlusspunkt mit einem beweglichen Verbraucher, etwa einer Kranlaufkatze, einem Regalbediengerät oder einem verfahrbaren Maschinenteil. Ohne diese Führung würden Kabel lose durch die Anlage hängen, sich verheddern, mechanisch belastet oder sogar zur Stolper- und Unfallgefahr werden.
Die gängigen Bauformen
In der Praxis haben sich vor allem drei Systeme etabliert:
Kabelwagen an Stahlseilen. Hier läuft der Wagen entlang eines gespannten 6-mm-Stahlseils. Diese Lösung eignet sich besonders für leichtere Lasten von etwa drei bis sechs Kilogramm pro Wagen und wird häufig bei einfacheren, kostenbewussten Anwendungen eingesetzt.
Kabelwagen an C-Profilschienen. Bei C-30- oder C-40-Profilen lassen sich deutlich höhere Kabellasten realisieren, oft zwischen 20 und 32 Kilogramm. Diese Bauform ist besonders robust und wird gerne dort eingesetzt, wo mehrere Leitungen gleichzeitig geführt werden müssen, etwa bei Flach- oder Rundleitungen in industriellen Anlagen.
Kabelwagen an I-Trägern. Diese Variante kommt vor allem bei Kranbahnen und Hängebahnsystemen zum Einsatz und erlaubt je nach Ausführung Traglasten von 10 bis 20 Kilogramm je Wagen.
Die Wahl der richtigen Bauform hängt von mehreren Faktoren ab: dem Gewicht und Durchmesser der zu führenden Kabel, der Verfahrgeschwindigkeit, der Umgebungstemperatur, möglichen chemischen Belastungen und natürlich der verfügbaren Bauhöhe in der Anlage.
Worauf es bei Material und Verarbeitung ankommt
Ein Kabelwagen ist ständig in Bewegung, oft über Jahre hinweg mehrfach pro Minute. Entsprechend hoch sind die Anforderungen an Material und Fertigungsqualität. Bewährt haben sich säurebeständiger Edelstahl für Gehäuse und Klemmen, staub- und rostgeschützte Kugellager in den Laufrädern sowie Aufhängungen aus widerstandsfähigem Polyamid. Auch scheinbar kleine Details wie die Schrauben und Bolzen sollten korrosionsbeständig ausgeführt sein, denn ein einziges verrostetes Bauteil kann im schlimmsten Fall die gesamte Kabelführung zum Stillstand bringen.
Genau an diesem Punkt zeigt sich, warum es sich lohnt, bei der Auswahl eines Anbieters nicht nur auf den Preis, sondern auf gelebte Fertigungserfahrung zu achten. Unternehmen wie die Josef Hupperich GmbH, die sich seit Langem auf technische Zubehörlösungen für Industrieanlagen spezialisiert haben, wissen genau, welche Materialkombination unter welchen Betriebsbedingungen wirklich hält, und beraten Kunden entsprechend individuell, statt nur ein Standardprodukt aus dem Katalog zu verkaufen.
Warum sich die Investition in Qualität lohnt
Ein billiger Kabelwagen mag auf den ersten Blick attraktiv erscheinen, doch die tatsächlichen Kosten zeigen sich erst im Betrieb. Ein Ausfall an dieser scheinbar unbedeutenden Stelle kann zu Produktionsstillständen, beschädigten Leitungen oder im schlimmsten Fall zu Sicherheitsrisiken für das Personal führen. Wer stattdessen auf durchdachte, gut verarbeitete Systeme setzt, profitiert von:
- Längerer Lebensdauer durch hochwertige Lager und korrosionsbeständige Materialien
- Geringerem Wartungsaufwand, da robuste Systeme seltener nachjustiert werden müssen
- Leiserem und ruhigerem Lauf, was sich positiv auf die gesamte Anlage auswirkt
- Planungssicherheit, wenn Zubehör wie Verlängerungsarme, Endklemmen oder Schienenverbinder passgenau aufeinander abgestimmt sind
Gerade der letzte Punkt wird in der Praxis oft unterschätzt. Ein Kabelwagen ist selten ein Einzelteil, sondern Teil eines Systems aus Klemmen, Schienenhaltern, Endstoppern und Verbindungselementen. Anbieter, die alle diese Komponenten aus einer Hand liefern und dabei auf kurze Reaktionszeiten sowie persönliche technische Beratung setzen, wie es bei der Josef Hupperich GmbH gepflegt wird, ersparen Planern und Instandhaltern spürbar Zeit und Abstimmungsaufwand.
Fazit
Kabelwagen gehören zu den Bauteilen, die man erst dann richtig zu schätzen weiß, wenn sie fehlen oder ausfallen. Ihre unscheinbare Größe steht in keinem Verhältnis zu ihrer Bedeutung für den störungsfreien Betrieb von Kränen, Fördersystemen und automatisierten Anlagen. Wer bei Auswahl und Beschaffung auf Materialqualität, durchdachte Systemkomponenten und einen erfahrenen, beratungsstarken Partner setzt, investiert nicht nur in ein einzelnes Bauteil, sondern in die Zuverlässigkeit der gesamten Anlage für die kommenden Jahre.
